最近在了解学习消息队列的底层实现原理，尝试自己手写一个简易版本消息队列 tiny-mq。

1. 整体框架

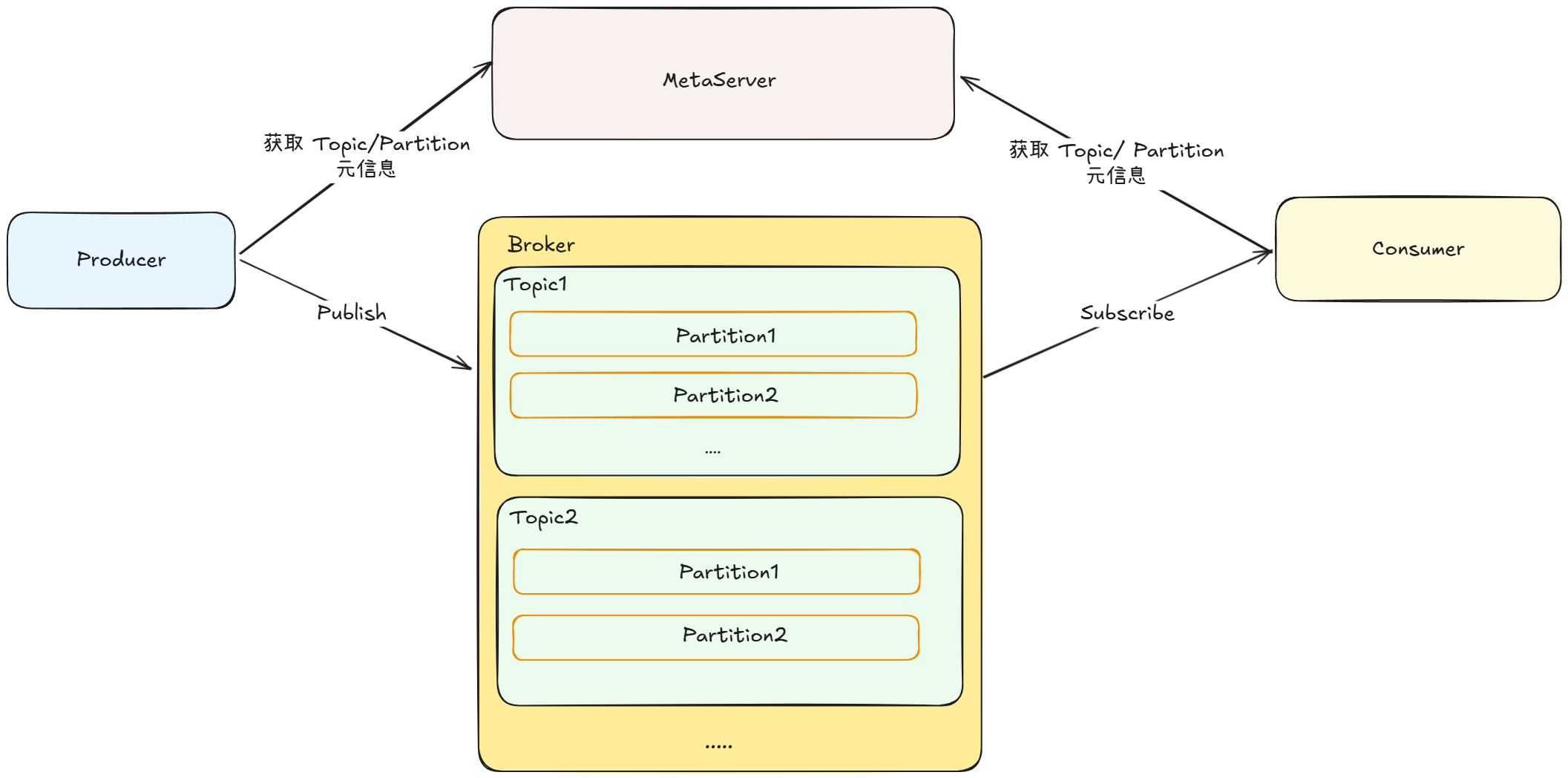

消息队列的整体架构如图所示，包含生产者、消费者、存储元数据的 MetaServer、实际存储 Topic/Partition 的 Broker

2. 核心模块划分

2.1 网络模块

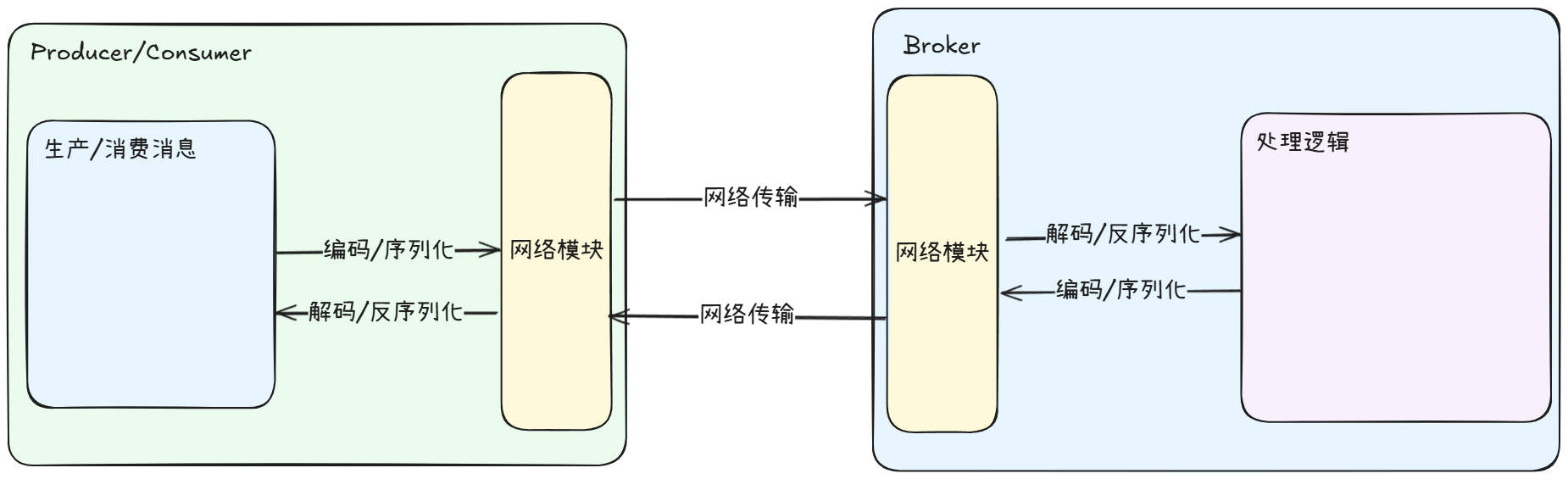

Producer 生产一个消息之后，根据通讯协议进行编码，然后进行序列化，最后发送到网络中，经过网络传输之后到达 Broker， Broker 经过反序列化之后，根据通讯协议进行解码，Broker 讲过内部处理之后，Consumer 按照同样的流程从 Broker 获取消息进行消费。

从这个流程上来看，我们看到性能瓶颈在几个地方：

  1. 编解码、序列化/反序列化的速度
    • 可以选择更加编解码更快，序列化/反序列化更快的算法进行优化
  2. 网络传输速度
    • 这一个我们没办法在应用层面去进行优化
  3. 网络连接管理
    • 随着客户端和服务端的网络连接数量增多，网络连接增多，我们应该如何进行高效管理连接、处理连接事件
  4. 并发请求处理
    • 面对海量的请求，应该如何高效处理这些请求

2.1.1 消息协议

消息协议的设计应该要有以下几个特点：1. 消息大小尽可能小，消息队列的吞吐和消息的大小成反比 2. 可扩展，消息协议需要能做到向前兼容，方便功能扩展。

alt text

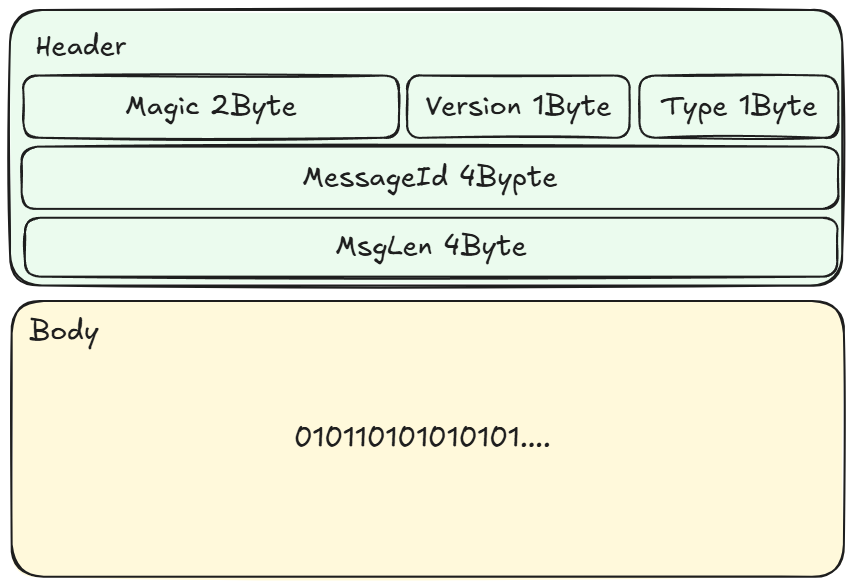

一个完整的消息会包含 header 和 body 两部分，其中

  • header： 消息头
    • Magic：魔数，用来快速标识是否为需要处理的“合法”数据
    • Version：版本，方便后续兼容升级
    • Type: 消息类型，标识消息为生产者请求、消费者请求、ACK 等消息类型
    • MessageId： 消息唯一标识，实现全双工通信
    • MsgLen： 消息长度，为 Body 的消息长度
  • body: 消息体
    • 承载按照特定序列化之后的产物，即实际的数据

所以，消息头固定长度为 12 Byte ，消息体的长度由 MsgLen 决定

2.1.3 序列化方式

todo

2.1.4 连接管理

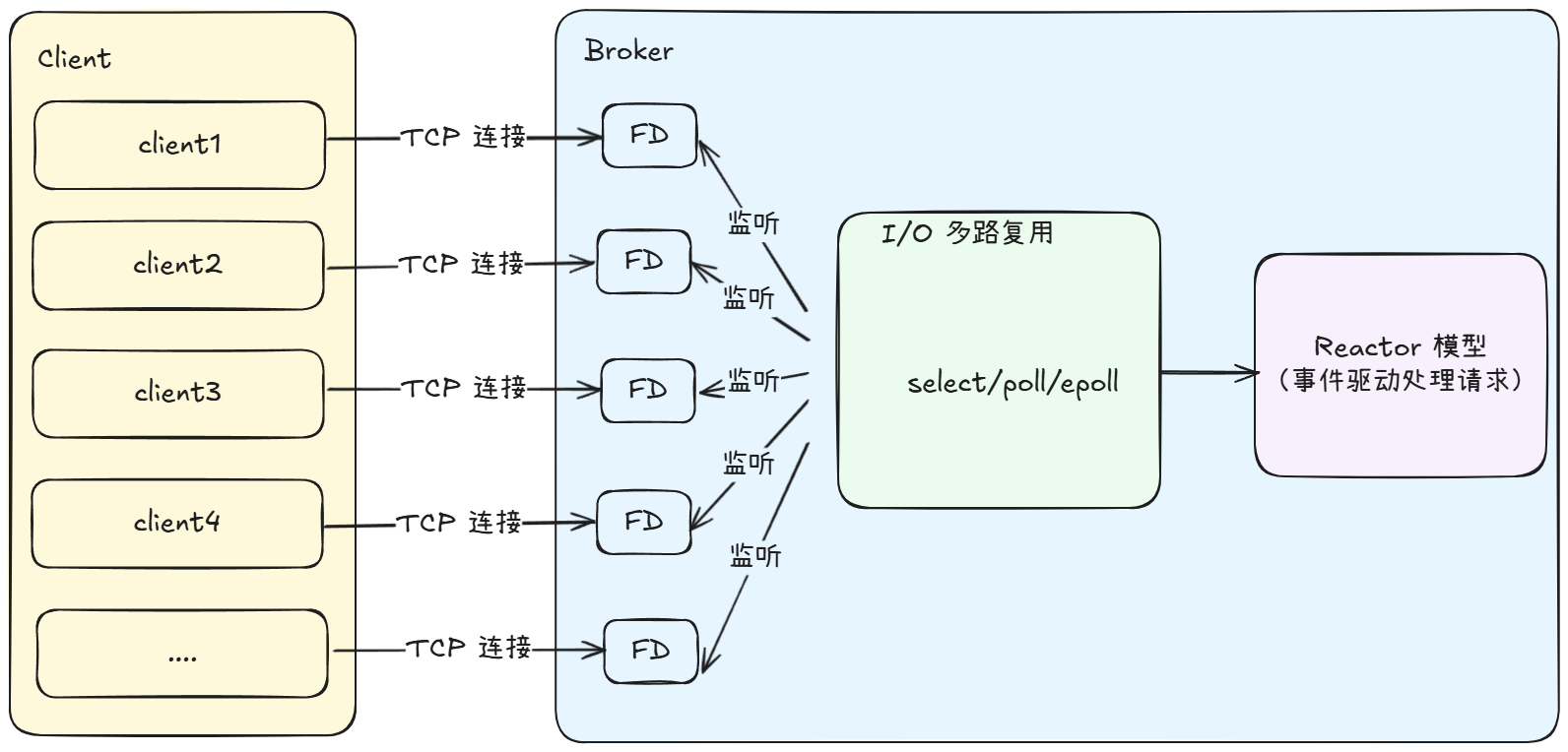

面对海量的 TCP 连接，目前主流的处理方式都是借助 I/O 多路复用实现。

对于 TCP 连接，Broker 会为将分配一个 FD(文件句柄), 然后将其注册到 select/poll/epoll 上，后续 select/poll/epoll 会监听 FD 的各种事件（读/写/就绪等事件），然后配合 Reactor 事件驱动模型高效处理请求。

2.1.5 事件驱动模型

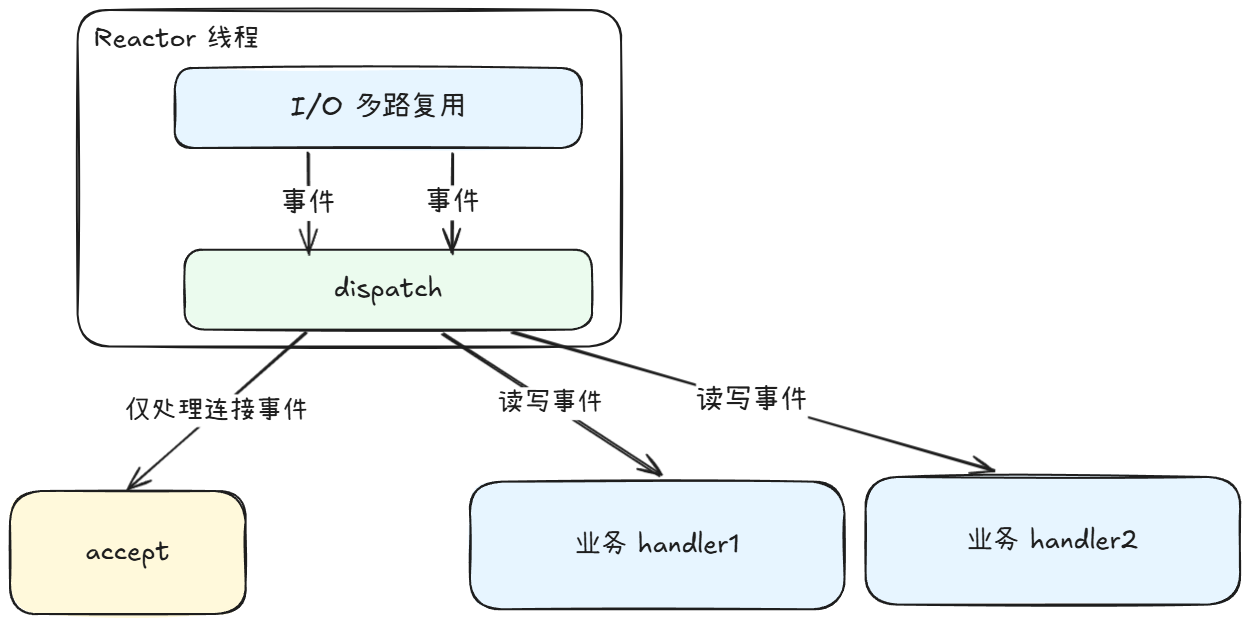

Reactor 模型，是一个异步事件驱动模型；
alt text

Reactor 负责接受所有事件，然后根据事件类型去做分发，所有的连接事件都由 accept 处理，读写事件则分发给到业务 handler 去处理。

2.2 数据存储

2.2.1 元数据存储

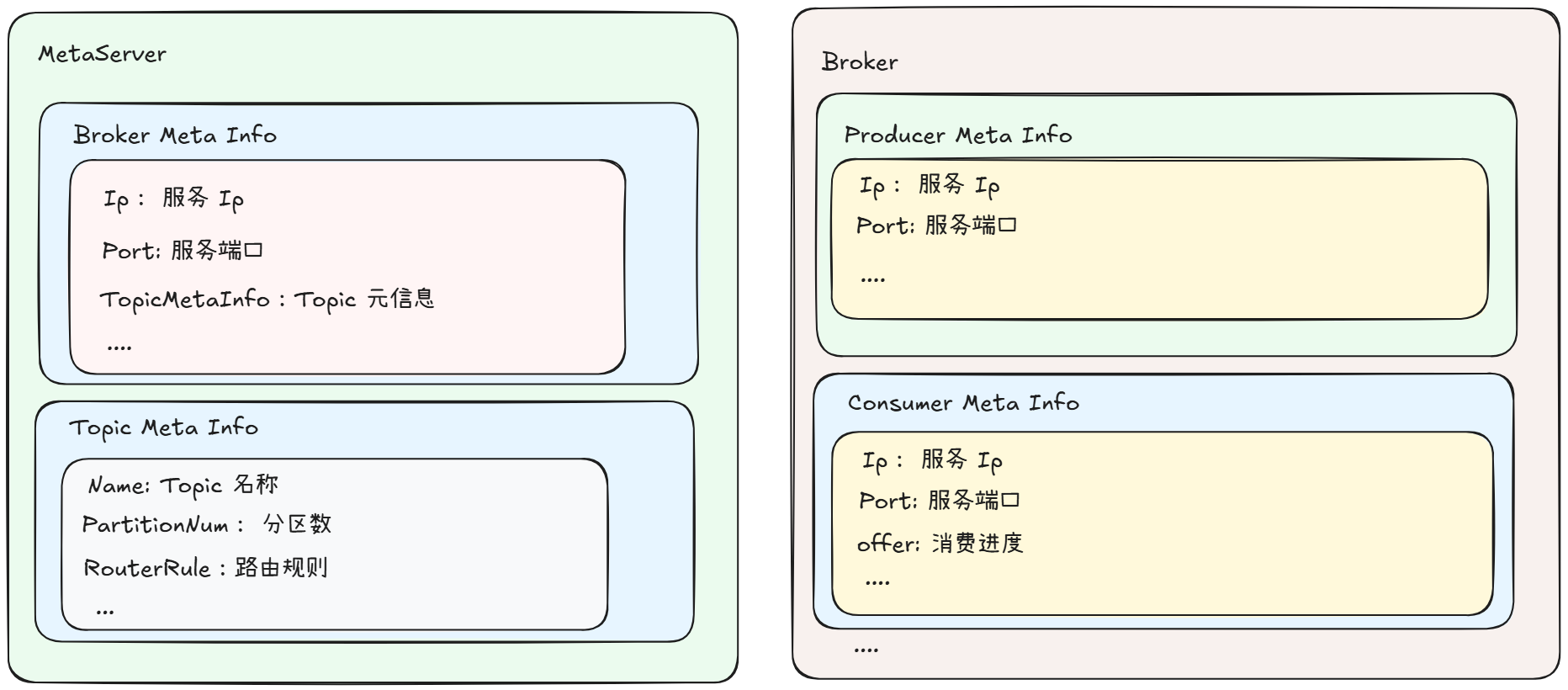

消息队列元数据包含：

  1. Broker
  2. Topic
  3. Producer
  4. Consumer

其中，Broker 和 Topic 的元数据存储在 MetaSever 中，Producer 和 Consumer 的元数据存储在 Broker 中


2.2.2 消息持久化

TODO 1.0 暂不考虑做数据持久化

2.2 生产者

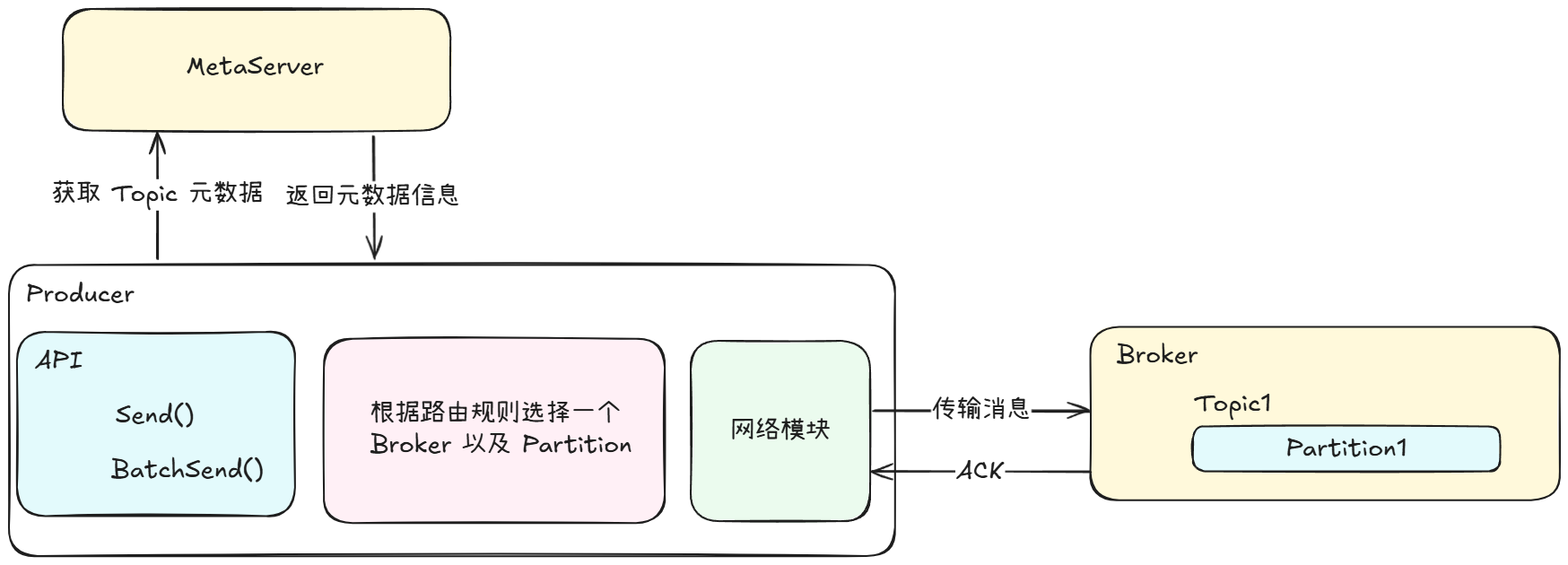

发送消息的流程如下：


生产者对外提供统一的 API进行使用。对于使用方来说，只需要提供 Topic 信息即可。

2.2.1 负载均衡

Topic 在哪个 Broker 上，这个映射关系存储在 MetaServer 上，Producer 在发送消息之前需要从 MetaServer 获取映射关系（为了减少频繁请求，我们可以在本地缓存一份，然后定时刷新），然后根据路由规则选择好 Broker 经过网络模块，将消息发送出去。

消息发送选择哪一个 Partition 路由规则一般有以下方式：

  • 轮询
    • 可以实现将消息均匀地分布在 Partition 上，缺点是只能在 Topic 维度做到顺序消费，而无法在 Partition 维度做到顺序消费
  • 哈希
    • 可以根据消息设定的键值来选择 Partition 进行消息发送，能够做到在 Topic 和 Partition 维度都是顺序消费；缺点是可能会存在数据倾斜的情况。

2.2.2 ACK 机制

为保证 Broker 收到了发送的消息，Broker 在收到消息之后，会给 Producer 返回一个 ACK 消息，表示已经成功收到。

这里有几种场景可以拿出来讨论以下：

  1. Broker 成功收到消息，并且 Producer 成功收到 ACK 消息；消息成功发送。
  2. Broker 成功收到消息，ACK 消息有可能在网络传输中丟失了，导致 Producer 最终没有收到消息，以为消息发送失败了。
  3. Broker 没有收到消息，消息有可能在网络传输中丢失了，自然就不会有 ACK 消息。

场景 1 是正常场景，场景 2、3 出现了异常，我们应该如何来处理呢？

  • 重试：如果在固定时间内没有收到 ACK 消息，可以将消息进行重新发送。
  • 幂等：如果是场景 2 的情况下，对同一消息进行重试发送，有可能造成消费者多次收到同一个消息；所以需要做好幂等处理（我们放在消费者模块再展开讲）

2.3 消费者
